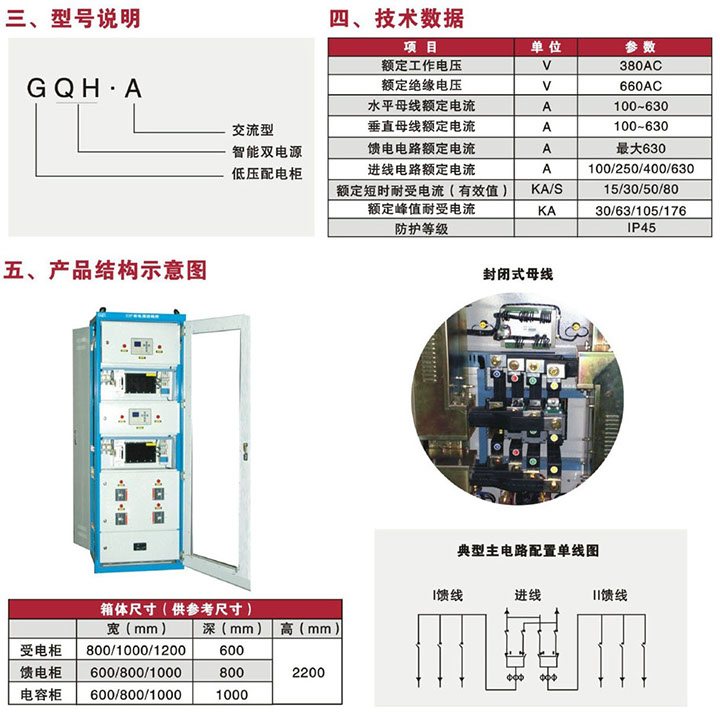

GQH一A型智能交流開關柜系列
產品簡介 『概述用途』
>QH-A智能交流電源開關柜系列，是我公司為了滿足新型變電站無人值守要求而生產的智能交流電源系統，并獲得一致好評。該系統采用ATS自動轉換開關和智能監測與控制技術。實現電氣和機械雙閉鎖，從根本上保證了電源的安全可靠切換。同時，可方便接入綜自系統中，實現“四遙”功能。完全滿足變電站無人守值的需要，為變電站提供安全、可靠的電源。
【結構特點】
口進線采用ATS切換開關，確保電源的安全切換。交流進線部分采用自動轉換開關電器即A丁S作為站用電源的轉換開關。A丁S為兩路電源輸入，一路電源輸出的一體化設計轉換開關，可實現電動操作。同時獨特的蹺蹺板式結構，具有機械及電氣雙閉鎖功能，徹底杜絕兩路電源并列運行的可能性。
>用智能電源監控單元，完全滿足變電站無人值守需要，主要功能有:
>遠程通訊和控制:帶有RS485一通訊口，直接接入綜自系統，在上位計算機中進行“四遙”操作。電源智能控制，六種工作模式供用戶選擇:根據用戶設定的工作模式和采集的電量數據，實現電源A丁S開關智能切換，滿足變電站無人值守的需求。
>數據檢測與采集:監控系統能實時檢測進線電壓、母線電壓/電流、頻率、有功功率、無功功率、有功電度、無功電度、功率因數，并上傳上位機。
>事件錄波:可準確記錄報警或動作事件，事件記錄存儲于裝置內，掉電小丟失，通過查看記錄可分析事件發生的前因后果。
>繼電保護:具有電壓異常檢測、母線故障判別、零序過流保護、過負荷保護等功能。E.饋線狀態監視功能:
通過可定義開關量輸入口，可監視饋線開關運行狀態或是否故障跳閘等信息，并可作用于當?shù)芈暪鈭缶?/p>
[人性化設計]
>透明巡視門，外形美觀，與控制室其它柜體協調一致。
>摸屏按鍵，界面人性化，操作方便。
>大液晶屏顯示，一體化界面
>圖形顯示系統，一目了然
>全中文界面，操作輕松方便
>安全隔離擋板，防止操作觸電。
二，使用條件>海拔高度:2000m及以下;
>環境溫度:-5℃一+40℃;
>環境濕度:日平均相對濕度不大于95%，月平均相對濕度不大于90% ;
>安裝垂直傾斜度不超過5%;
>使用地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質;
>說明:上述使用條件如不滿足使用要求，請與制造廠協商解決。
